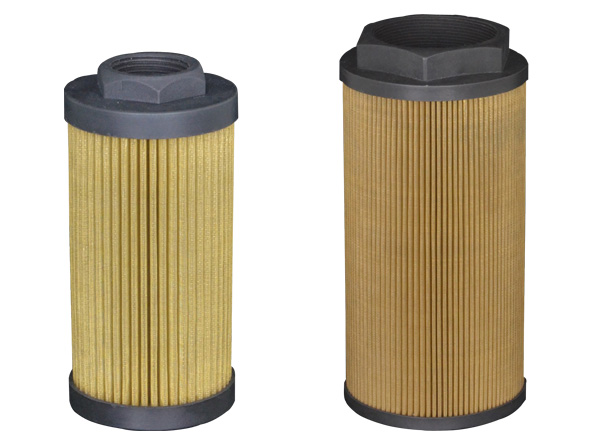

WF吸油过滤器是安装在油泵吸油口处,用以保护油泵及其他液压元件,以避免吸入污染杂质,有效地控制液压系统污染,调液压系统的清洁度。
该可直接安装在油箱侧别,上部或底部,吸油筒体侵入油箱内液面以下,吸油过滤器滤头露在油箱外,并设有自封阀,旁通阀,滤芯污染堵塞发讯器等装置,使更换滤芯和清洗滤芯时油箱内油液不会流出。但是为了避免泵产生空穴现象,必须充分注意压力损失,一般使用在100---200目的粗金属网或凹口金属丝材料。因此,它不是控制系统的污物浓度的过滤器。

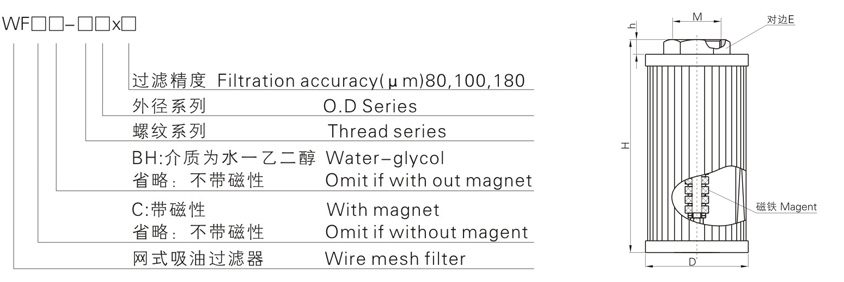

型号说明
安装尺寸
型号 Model | 接口螺纹 Thread M | D | H | h | E | 过滤精度 Filtr(μm) | 过滤面积 Filtr arca(cm2) |
WF-3A | G3/8 | Ф50 | 85 | 10 | 30 | 100 | 282 |
WF-4A | G1/2 | 10 | 30 | 282 | |||
WF-4B | Ф70 | 95 | 10 | 41 | 530 | ||
WF-6B | G3/4 | 95 | 10 | 41 | 530 | ||
WF-6BL | 145 | 10 | 41 | 832 | |||
WF-8B | G1 | 145 | 10 | 41 | 832 | ||
WF-10C | G1 1/4 | Ф99 | 142 | 15 | 69 | 1206 | |
WF-10CL | 232 | 15 | 69 | 2140 | |||
WF-12CL | G1 1/2 | 232 | 15 | 69 | 2140 | ||
WF-16C | G2 | Ф99 | 232 | 15 | 69 | 100 | 2140 |
WF-12C | G1 1/2 | 142 | 15 | 69 | 1206 | ||
WF-12D | Ф130 | 170 | 20 | 69 | 2015 | ||
WF-16D | G2 | 170 | 20 | 69 | 2015 | ||
WF-16DL | 270 | 20 | 69 | 3590 | |||
WF-20D | G2 1/2 | 270 | 20 | 100 | 3590 | ||
WF-24D | G3 | 270 | 20 | 100 | 3590 | ||
WF-24DL | 330 | 20 | 100 | 4320 |
